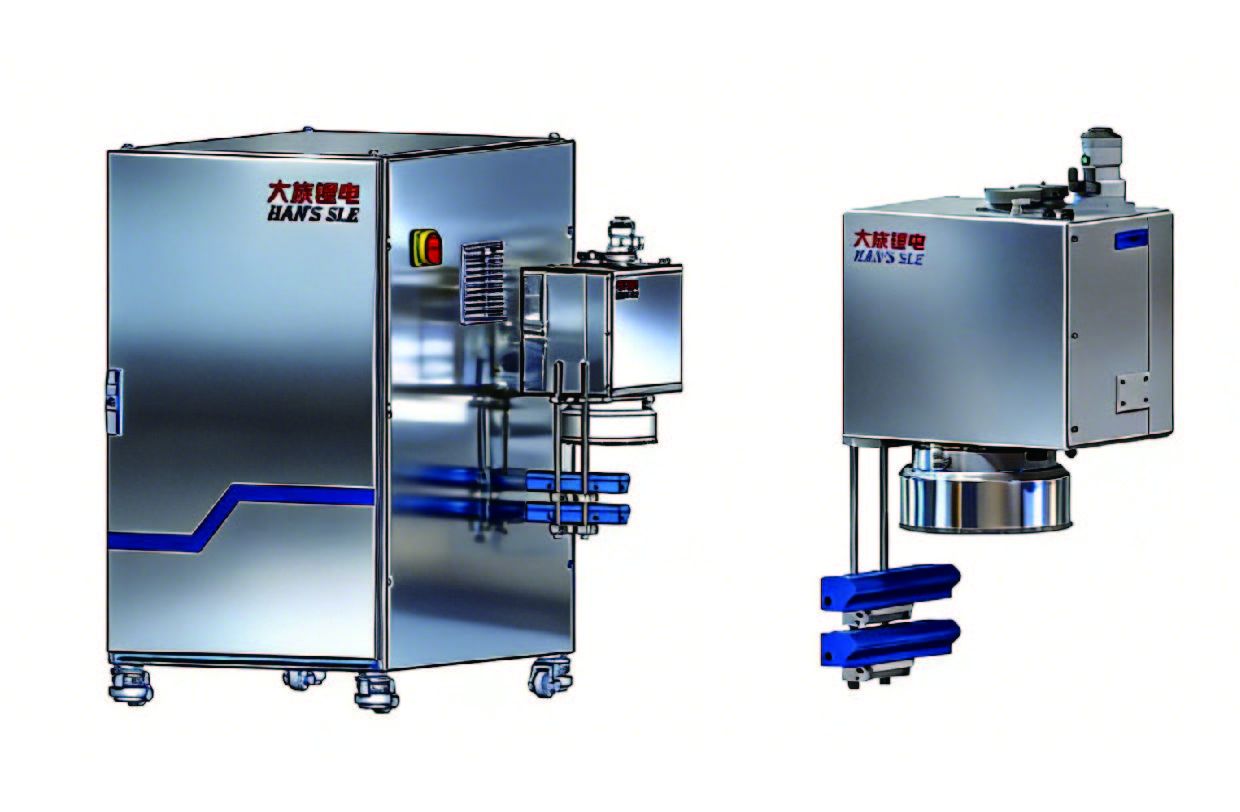

电池飞行焊接-高功率3D振镜系统

· 产品说明

本3D振镜焊接系统由大族锂电研究院-核心部件中心独立开发，系统包含3D振镜和控制柜。X/Y轴采用数字振镜，Z轴采用直线电机。整个系统光路采用水冷+气冷等方式，系统稳定性好，可靠性高，性能优异。可广泛应用于新能源、汽车制造、五金焊接、轨道交通等行业。3D扫描振镜系统可应对较为复杂的焊接要求，实现三维空间的零件加工。Z向快速调节，多种安全防呆措施，实时监控焊接状态，确保激光使用的安全。此款3D振镜专门为飞行焊接开发了相应的流程，可以实现Z向的快速调节，满足焊接中高速度，高精度的需求。焊接流程中配有多种安全防呆措施，实时监控焊接状态，确保激光使用的安全。


技术参数：

1.通光孔径30mm
2.多种F-theta场镜配置可选
 （330mm,420mm,460mm）
3.根据应用需求，可搭配选择多种机器视觉方案
4.搭配焊接过程检测系统（LWM、WDD）
5.可适配机械手，轴运动平台飞行焊接
6.实时监控出光时间，焊点距离和运动位置
7.振镜状态实时监测，状态异常，系统10ms锁光

· 产品优势

1.软硬件自主研发
2.磁悬浮Z轴动态调焦
3.应用场景丰富
4.完美适配飞行焊接
