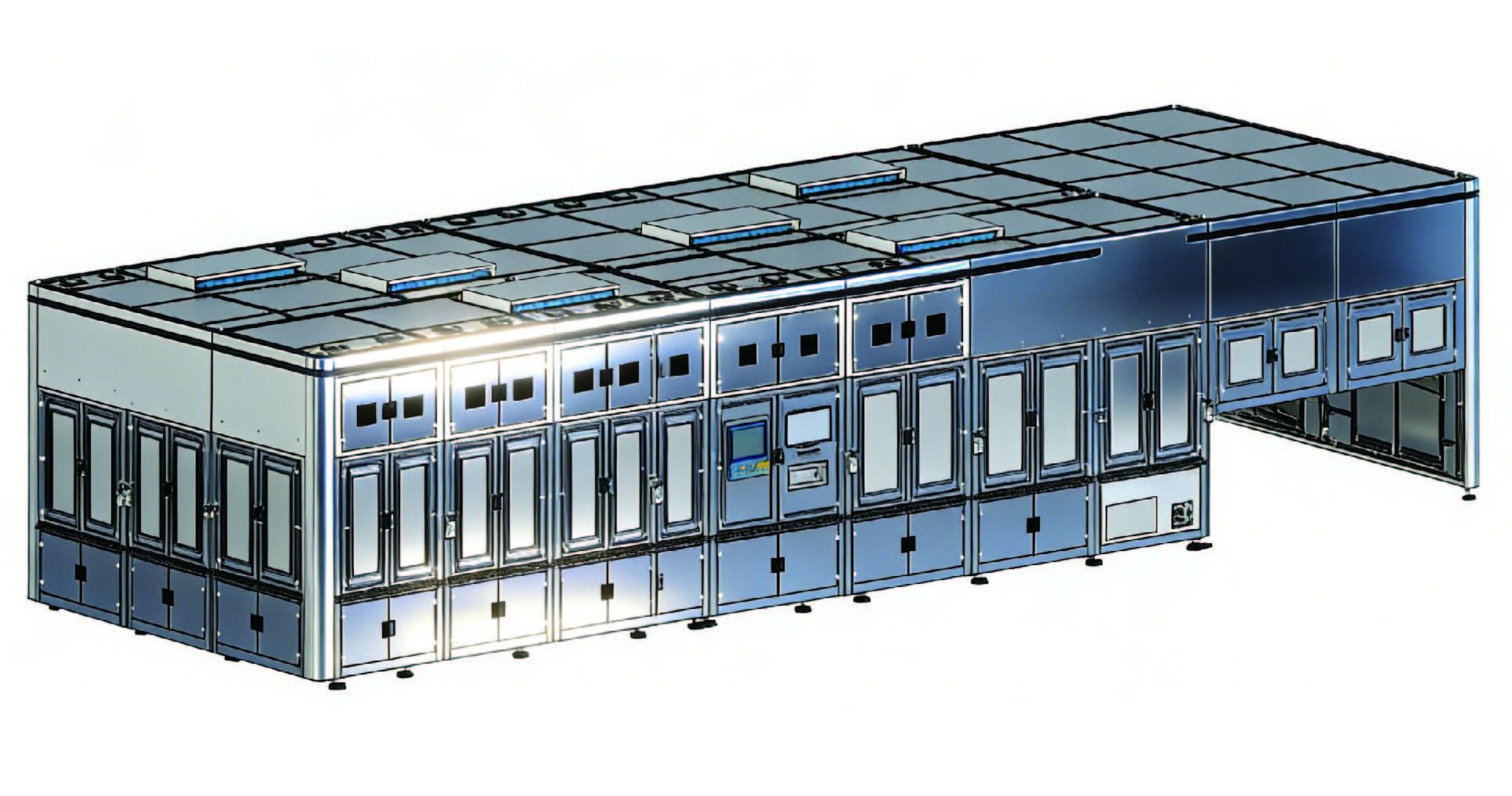

固态电池堆叠机

· 产品说明

主要用于实现锂离子电池电芯的自动Z形叠片、贴胶及自动下料等功能。隔膜主动放卷，设有隔膜纠偏机构，工作张力连续一致，经恒张力系统引入主叠片台；极片采用正负极单工位真空吸附供料，系统可进行料盒无料自动检测报警，并能有效防止重片产生机率；设备通过正负机械手分别从正负极片盒内取出极片，经预定位台定位，精确叠放在主叠片台上；在叠放至设定片数后停止叠片，自动热切隔膜、自动贴胶、自动贴胶完成后由电芯下料机械手将电芯放置到平台人工取走。

技术参数：
1.设备产能：0.6S/Pcs（与极片大小有关）
2.电芯厚度：≤30mm
3.相邻极片对齐精度：≤±0.2mm
4.极片整体对齐精度：≤±0.5mm
5.隔膜纠偏精度：≤±0.2mm
6.极片与隔膜对位精度：极片中心偏差值≤±0.3mm
7.隔膜端面对齐精度：±0.3mm
8.叠片数量：在厚度范围内可设定
9.极耳方向：同侧/异侧
10.重片检出率：超声波传感器检测重片99.99%
11.切隔膜方式：采用热切工艺
12.贴胶方式及道数：C型贴胶，道数根据客户需求均可设置
13.设备稼动率：98%（只由本机造成的故障）
14.合格率：≥99.5%（只由本机造成的不良，来料不良剔除）
